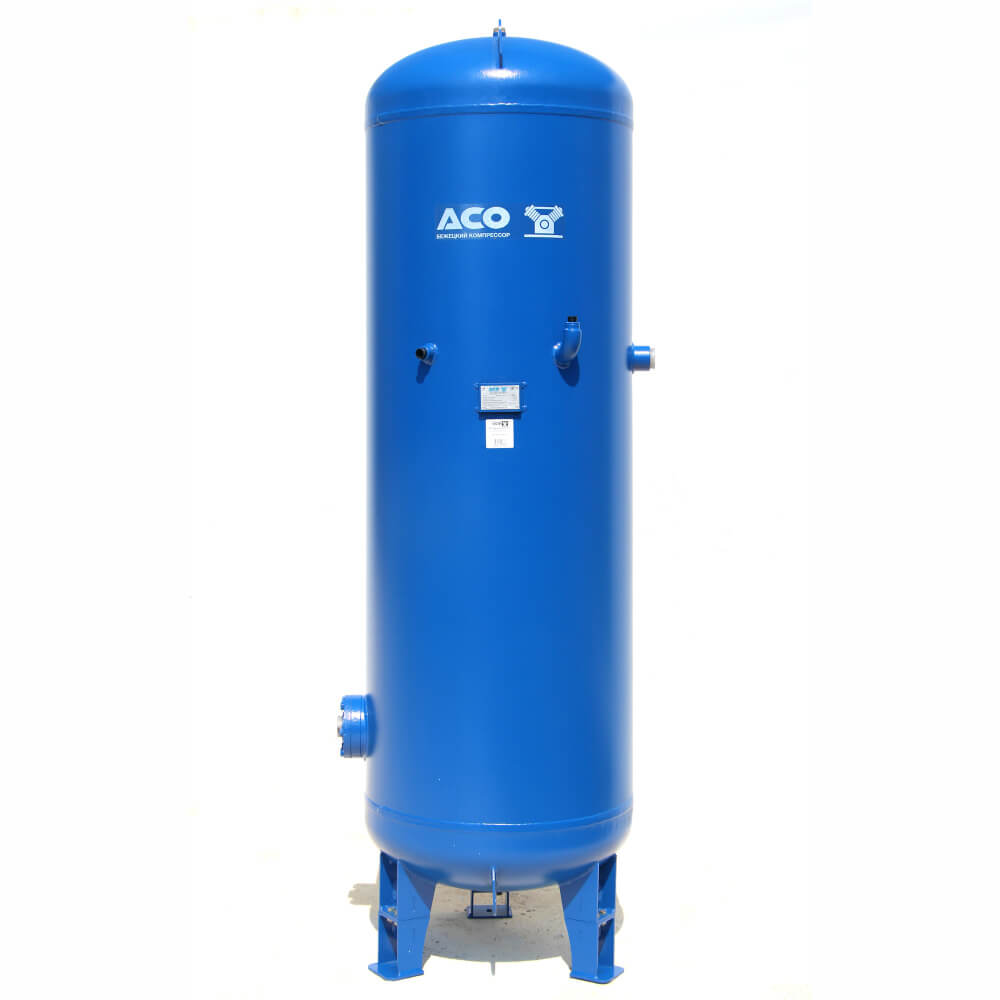

Вертикальный ресивер РВ 500/10 Бежецкого завода АСО рассчитан на объем 500 л и рабочее давление 10 атм, температура эксплуатации от - 20 до + 100 °C. Изготовлен из стали Ст3пс с толщиной стенки обечайки 4 мм и толщиной днища 5 мм. Габариты 69 х 63 х 206 см, масса 135 кг.
Принцип работы
Сжатый воздух поступает в ресивер от компрессора по воздухопроводу. При поступлении внутрь, сжатый воздух расширяется, что приводит к изменению скорости и охлаждению воздушного потока с выделением капельной влаги и масла. Присутствие влаги и масла в сжатом воздухе обусловлено влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку и способом смазки деталей шатунно-поршневой группы. Образующийся в процессе работы конденсат удаляется через сливную пробку.
Конструкция ресивера РВ 500/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 104. Конструкция представляет собой цельносварной воздухосборник из цилиндрической обечайки с приваренными эллиптическими днищами. Установлен на приваренных опорах. Для строповки при отгрузке и монтаже предусмотрены кронштейны.
Монтаж ресивера
Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях.
Допускается установка ресивера:
- в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной;
- в производственных помещениях в случаях, предусмотренных проектом с учетом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или условиям эксплуатации невозможна их установка вне производственных помещений.
Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон. До начала монтажа необходимо:
- проверить наличие комплекта технической и товаросопроводительной документации;
- комплектность поставки в соответствии с технической и товаросопроводительной документацией;
- проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении.
Монтаж ресивера предусматривает:
- установку и выверку ресивера на специальном фундаменте;
- монтаж трубопроводов;
- установку необходимой арматуры, контрольно-измерительных и предохранительных устройств;
- пуско-наладочные работы.
Присоединить воздушную магистраль к ресиверу, исключив возможность возникновения дополнительных напряжений от веса ее и температурных удлинений.
Ресивер должен быть заземлен в соответствии с требованиями ПУЭ.
Техническое обслуживание ресивера
При эксплуатации ресивера согласно утвержденному в эксплуатирующей организации графику в зависимости от режима работы необходимо организовывать периодическое диагностирование технического состояния ресивера с целью определения возможности его безопасной эксплуатации.
Техническое диагностирование в процессе эксплуатации проводят:
- после ремонтно-восстановительных работ с применением сварки;
- при выявлении случаев нарушения установленного регламента эксплуатации (повышения рабочего давления, расширения рабочих температур);
- при утрате паспорта сосуда;
- наступления сроков, установленных по результатам предыдущих технических диагностирований.
