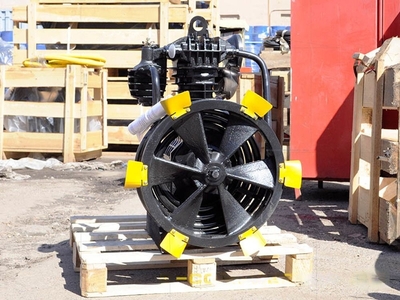

Поршневая компрессорная головка C415M
Поршневая компрессорная головка C415M — изделие, которое прошло свыше 20 изменений конструкций. Всего производят сегодня более 10 вариантов поршневых компрессоров. При этом непосредственный процесс сборки одинаков для головок С415М и С416М. Отличие у них лишь в численности шатунов. В головке 415М установка осуществляется по 1 шатуну с цилиндрами высокого и низкого давления. Используются они на разных моделях компрессоров, например, 415М, К2, КВ-15, С415М1, К-30 и другие. Производительность - их составляет 940 л/мин. Рабочее давление — 10 атм. Привод — трехфазный электродвигатель
Процесс сборки
Перед сборкой нужно разобрать шатун. Далее собирается компрессорная головка, устанавливается разбрызгиватель.
При монтаже распрыскиватель должен быть удобный относительно плоскости. После этого вставляются вкладыши в замки. Собирается шатун согласно меткам. Шатун низкого и высокого давления отличается крышкой.
Установка основного пальца в поршень выполняется на горячее изделие. Поршень отправляют в горячую воду, разогретую до 100 градусов. Через несколько минут достают и наживляют на палец. После этих манипуляций выполняется промывка в керосине.
Далее вставляются стопорные кольца и устанавливаются маслосъемные и компрессионные кольца.
Сборка компрессионной головки высокого давления происходит подобным образом - наживаются пальцы, надеваются кольца.
После этого изделие отправляется на сборку коленчатого вала в картер. Предварительно все коленчатые валы проходят строгий контроль на балансировку.
Непосредственная сборка заключается в установке подшипника 309 с конусной стороны. Далее происходит прессовка. Чтобы зафиксировать и не допустить осевое вращение подшипника, устанавливается стопорное кольцо. Устанавливаются и затягиваются шпильки. Крышка прикручивается гайками. Шатунные гайки обязательно смазываются маслом.
